VALORAR EL AMBIENTE FISICO

INSTALACION ELECTRICA

Las instalaciones eléctricas por muy sencillas o complejas que parezcan, es el medio mediante el cual los hogares y las industrias se abastecen de energía eléctrica para el funcionamiento de los aparatos domésticos o industriales respectivamente, que necesiten de ella.

Descripción.

Se le llama instalación eléctrica al conjunto de elementos que permiten transportar y distribuir la energía eléctrica, desde el punto de suministro hasta los equipos que la utilicen. Entre estos elementos se incluyen: tableros, interruptores, transformadores, bancos de capacitares, dispositivos, sensores, dispositivos de control local o remoto, cables, conexiones, contactos, canalizaciones, y soportes. Las instalaciones eléctricas pueden ser abiertas (conductores visibles), aparentes (en ductos o tubos), ocultas, (dentro de paneles o falsos plafones), o ahogadas (en muros, techos o pisos) .

-CONTROL DE CONDICIONES AMBIENTALES

Las condiciones ambientales de trabajo son las circunstancias físicas en las que el empleado se encuentra cuando ocupa un cargo en la organización. Es el ambiente físico que rodea al empleado mientras desempeña un cargo.

Espacio Físico

El ambiente físico comprende todos los aspectos posibles, desde el estacionamiento situado a la salida de la fábrica hasta la ubicación y el diseño del edificio, sin mencionar otros como la luminosidad y el ruido que llegan hasta el lugar de trabajo de cada trabajo.

Iluminación

El sentido común nos dice que la calidad del trabajo disminuye cuando no hay luz suficiente. Por otra parte, se sabe que si una iluminación defectuosa se prolonga largo tiempo, el sujeto puede sufrir trastornos visuales.
Al tratar este tema se debe atender a varios factores muy importantes: intensidad, distribución, resplandor y la naturaleza de la fuente luminosa.

Ruido

El ruido se considera un sonido o barullo indeseable. Todavía no se sabe con certeza si merma la eficiencia del empleado, pues los datos son contradictorios.
La unidad básica para medir el ruido es el decibel [db]. Desde el punto de vista psicológico, es la medida de la intensidad subjetiva del sonido.

Color

se afirma que el color eleva la producción, aminora accidentes y errores, mejora la moral.
El color puede crear un ambiente laboral más agradable y mejorar la seguridad industrial.
Con el color también se evita la fatiga visual, puesto que cada matiz tiene diferentes propiedades de reflexión.

Temperatura y Humedad

Una de las condiciones ambientales importantes es la temperatura. Por otro lado, la humedad es consecuencia del alto grado de contenido higrométrico del aire.
Todos hemos sentido los efectos que la temperatura y humedad tienen en nuestro estado de ánimo, nuestra capacidad de trabajo e incluso en nuestro bienestar físico y mental. El estado del tiempo y la temperatura nos afectan en forma diferente.

Música

Al parecer carece de confirmación la hipótesis de que con música se eleva la productividad en todo tipo de trabajo. El efecto de ella depende de la índole de las labores. Según datos de investigación, con la música se incrementa la productividad en tareas bastante sencillas, repetidas y que no requieran unidades de corta duración, en consecuencia, posiblemente la música se convierte en el foco de atención y hace que la jornada transcurra en forma más rápida y grata.

Contaminación en lugares cerrados

Muchos edificios son lugares completamente cerrados, diseñados para impedir que penetre aire. No pueden abrirse las ventanas y los empleados sólo respiran aire filtrado, frío o caliente. Estos edificios constituyen un peligro para la salud

NORMAS DE SEGURIDAD E HIGIENE

La higiene en el trabajo se refiere a un conjunto de normas y procedimientos tendientes a la protección de la integridad física y mental del trabajador, preservándolos de los riesgos de salud inherentes a las tareas del cargo y al ambiente físico donde se ejecutan. La higiene en trabajo está relacionada con el diagnostico y la prevención de enfermedades ocupacionales, a partir del estudio y el control de dos variables: El hombre y su ambiente de trabajo.Por tanto, la empresa debe brindar un ambiente de trabajo seguro y saludable para todos los trabajadores y al mismo tiempo estimular la prevención de accidentes fuera del área de trabajo. Si las causas de los accidentes industriales pueden ser controladas, la repetición de éstos será reducida.


SISTEMA DE CABLEADO ESTRUCTURADO

Tradicionalmente hemos visto que a los edificios se les ha ido dotando distintos servicios de mayor o menor nivel tecnológico. Así se les ha dotado de calefacción, aire acondicionado, suministro eléctrico, megafonía, seguridad, etc, características que no implican dificultad, y que permiten obtener un edificio automatizado.con posibilidad de interconexión entre ellos, y se le otra de una infraestructura de comunicaciones (voz, datos, textos, imágenes), empezamos a hablar de edificios inteligentes o racionalizados.El desarrollo actual de las comunicaciones, vídeo conferencia, telefax, servicios multimedia, redes de ordenadores, hace necesario el empleo de un sistema de cableado estructurado avanzado capaz de soportar todas las necesidades de comunicación como es el P.D.S. (Premises Distribution Sistem).

Ventajas

En la actualidad, numerosas empresas poseen una infraestructura de voz y datos principalmente, disgregada, según las diferentes aplicaciones y entornos y dependiendo de las modificaciones y ampliaciones que se ido realizando. Por ello es posible que coexistan multitud de hilos, cada uno para su aplicación, y algunos en desuso después de las reformas. Esto pone a los responsables de mantenimiento en serios apuros cada vez que se quiere ampliar las líneas o es necesario su

reparación o revisión.

Todo ello se puede resumir en los siguientes puntos:

*Convivencia de cable de varios tipos diferentes, telefónico, coaxial, pares apantallados, pares si apantallar con diferente número de conductores, etc.

*Deficiente o nulo etiquetado del cable, lo que impide su uso para una nueva función incluso dentro del mismo sistema.

*Imposibilidad de aprovechar el mismo tipo de cable para equipos diferentes.

*Peligro de interferencias, averías y daños personales, al convivir en muchos casos los cables de transmisión con los de suministro eléctrico.

*Coexistencia de diferentes tipos de conectores.

Aplicaciones Del Cableado Estructurado.

Las nuevas aplicaciones exigen de los Sistemas de Cableado Estructurado mayor ancho de banda, mayor confiabilidad y menos colisiones. Lo realmente importante para el usuario es contar con una herramienta que responda a sus necesidades, ya no solamente tener un medio de transmisión con una categoría específica marcada por un cable UTP. El nuevo enfoque está en el

rendimiento respecto a la transmisión de datos por el equipo activo.

Tipos De Cables De Comunicaciones

*CM: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70 1999. El cable tipo CM está definido para uso general de comunicaciones con la excepción de tirajes verticales y de "plenum".

* CMP: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70 1999. El cable tipo CMP está definido para uso en ductos, "plenums", y otros espacios utilizados para aire ambiental. El cable tipo CMP cuenta con características adecuadas de resistencia al fuego y baja emanación de humo. El cable tipo CMP excede las características de los cables tipo CM y CMR.

*CMR: Tipo de cable de comunicaciones según lo definido en el artículo 800 de NEC NFPA -70 1999. El cable tipo CMR está definido para uso en tirajes verticales o de piso a piso. El cable tipo CMR cuenta con características adecuadas de resistencia al fuego que eviten la propagación de fuego de un piso a otro. El cable tipo CMR excede las características de los cables tipo CM.

http://www.mitecnologico.com/Main/InstalacionElectrica

http://es.wikipedia.org/wiki/Cableado_estructurado

DESCRIBIR EL MODELO OSI

El modelo OSI surge como una búsqueda de solución al problema de incompatibilidad de las redes de los años 60. Fue desarrollado por la ISO (International Organization for Standardization) en 1977 y adoptado por UIT-T.Consiste de una serie de niveles que contienen las normas funcionales que cada nodo debe seguir en la Red para el intercambio de información y la ínter- operabilidad de los sistemas independientemente de suplidores o sistemas. Cada nivel del OSI es un modulo independiente que provee un servicio para el nivel superior dentro de la Arquitectura o modelo.El Modelo OSI se compone de los siete niveles o capas correspondientes:

Nivel Físico (CAPA 1)

Es el nivel o capa encargada del control del transporte físico de la información entre dos puntos.

Define características funcionales, eléctricas y mecánicas tales como:

•Establecer, mantener y liberar las conexiones punto a punto y multipunto.

•Tipo de transmisión asincrónica o sincronía

•Modo de operación simplex, half-duplex, full dúplex.

•Velocidad de transmisión.

•Niveles de voltaje.

•Distribución de pines en el conector y sus dimensiones.

En este nivel se definen las interfaces, módem, equipos terminales de línea, etc.

Nivel de enlace de datos (CAPA 2)

También son representativas de este nivel las recomendaciones del UIT-T, serie V para módem, interfaz V.24 no su equivalente RS-232C, las interfaces de alta velocidad V.35 o RS 449, las interfaces para redes de datos X.21 o las recomendaciones I.431 para RDSI.Define la técnica o procedimiento de transmisión de la información a nivel de bloques de bits, o sea, la forma como establecer, mantener y liberar un enlace de datos ( en el caso del nivel 1 se refiere al circuito de datos), provee control del flujo de datos, crea y reconoce las delimitaciones de Trama.

Son representativos de este nivel los procedimientos o protocolos:

•BSC (Binary Synchronous Communication)
•HDLC (High Level Data Link Control)
•SDLC (Synchronous Data Link Control)
•DDCMP (Digital Data Communication Message Protocol)

La función mas importante de esta capa es la referida al control de errores en la transmisión entre dos puntos, proporcionando una transmisión libre de error sobre el medio físico lo que permite al nivel próximo mas alto asumir una transmisión virtualmente libre de errores sobre el enlace. Esta función esta dividida en dos tareas: detección y corrección de errores, entre la cual destaca la detección de errores por el método de chequeo de redundancia cíclica (CRC) y el método de corrección por retransmisión.

Nivel de Red (CAPA 3)

Destinado a definir el enrutamiento de datos en la red, así como la secuencial correcta de los mensajes. En este nivel se define la vía mas adecuada dentro de la red para establecer una comunicación ya que interviene en el enrutamiento y la congestión de las diferentes rutas.Función importante de este nivel o capa es la normalización del sistema de señalización y sistema de numeraciones de terminales, elementos básicos en una red conmutada. caso necesario provee funciones de contabilidad para fines de información de cobro.Traduce direcciones lógicas o nombres en direcciones físicas. En un enlace punto a punto el nivel 3 es una función nula, o sea existe pero transfiere todos los servicios del nivel 2 al 4.En el nivel 3 es representativa la recomendación X.25 del CCITT, que define el protocolo de intercambio de mensajes en el modo paquete.

Nivel de Transporte (CAPA 4)

En este nivel o capa se manejan los parámetros que definen la comunicación de extremo a extremo en la red:

•Asegura que los datos sean transmitidos libre de errores, en secuencia, y sin duplicación o perdida.

•Provee una transmisión segura de los mensajes entre Host y Host a través de la red de la misma forma que el Nivel de Enlace la asegura entre nodos adyacentes.

•Provee control de flujo extremo a extremo y manejo a extremo.

•Segmenta los mensajes en pequeños paquetes para transmitirlos y los reensambla en el host destino.

Nivel de Sesión (CAPA 5)

Es la encargada de la organización y sincronización del dialogo entre terminales. Aquí se decide por ejemplo, cual estación debe enviar comandos de inicio de la comunicación, o quien debe reiniciar si la comunicación se ha interrumpido. En general control la conexión lógica (no física ni de enlace).Es importante en este nivel la sincronización y resincronizacion de tal manera que el estado asumido en la sesión de comunicación sea coherente en ambas estaciones. También, se encarga de la traducción entre nombres y base de datos de direcciones.

Nivel de Presentación (CAPA 6)

Este nivel o capa es el encargado de la representación y manipulación de estructuras de datos. Establece la sintaxis (o forma) en que los datos son intercambiados. Representativos de este nivel son el terminal virtual (VM: Virtual Machine), formateo de datos , compresión de información, encriptamiento, etc.

Nivel de Aplicación (CAPA 7)

En este nivel el usuario ejecuta sus aplicaciones. Ejemplo de este nivel son las bases de datos distribuidas en lo referente a su soporte.Se distinguen dos categorías: servicios que usan el modo conexión para operar en tiempo real y aquellos que usan modos de conexión retardados (no en tiempo real).Algunas aplicaciones de este nivel son:

•Correo electrónico según recomendación X.400 de CCITT.

•Servicios interactivos, tales como transacciones bancarias, interrogación de bases de
datos, procesamiento en tiempo compartido.

•Servicio teletex, en particular la transferencia de documentos según recomendación
T60, T61 y T62 de CCITT.

http://es.wikipedia.org/wiki/Modelo_OSI

DESCRIBIR LAS ARQUITECTURAS DE RED

Primero iniciare describiendo el concepto de arquitectura de red.

Concepto
La arquitectura de red es el medio mas efectivo en cuanto a costos para desarrollar e implementar un conjunto coordinado de productos que se puedan interconectar. La arquitectura es el “plan” con el que se conectan los protocolos y otros programas de software. Estos es benéfico tanto para los usuarios de la red como para los proveedores de hardware y software.

Características de las arquitecturas

•Separación de funciones: Dado que las redes separa los usuarios y los productos que se venden evolucionan con el tipo, debe haber una forma de hacer que las funciones mejoradas se adapten a la ultima.

•Amplia conectividad: El objetivo de la mayoría de las redes es proveer conexión optima entre cualquier cantidad de nodos, teniendo en consideración los niveles de seguridad que se puedan requerir.

•Recursos compartidos: Mediante las arquitecturas de red se pueden compartir recursos tales como impresoras y bases de datos, y con esto a su vez se consigue que la operación de la red sea mas eficiente y económica. Entre otros…

TIPOS DE ARQUITECTURA

ETHERNET

Desarrollado por la compañía XERTOX y adoptado por la DEC (Digital Equipment Corporation), y la Intel, Ethernet fue uno de los primero estándares de bajo nivel. Actualmente es el estándar mas ampliamente usado. Ethernet esta principalmente orientado para automatización de oficinas, procesamiento de datos distribuido, y acceso de terminal que requieran de una conexión económica a un medio de comunicación local transportando trafico a altas velocidades. Este protocolo esta basado sobre una topología bus de cable coaxial, usando CSMA/CD para acceso al medio y transmisión en banda base a 10 MBPS. Además de cable coaxial soporta pares trenzados. También es posible usar Fibra Optica haciendo uso de los adaptadores correspondientes.

Además de especificar el tipo de datos que pueden incluirse en un paquete y el tipo de cable que se puede usar para enviar esta información, el comité especifico también la máxima longitud de un solo cable (500 metros) y las normas en que podrían usarse repetidores para reforzar la señal en toda la red.

Funciones de la arquitectura Ethernet
· Encapsulación de datos
· Formación de la trama estableciendo la delimitación correspondiente
· Direccionamiento del nodo fuente y destino
· Detección de errores en el canal de transmisión
· Manejo de Enlace
· Asignación de canal
· Resolución de contención, manejando colisiones
· Codificación de los Datos
· Generación y extracción del preámbulo para fines de sincronización
· Codificación y decodificación de bits
· Acceso al Canal
· Transmisión / Recepción de los bits codificados.
· Sensibilidad de portadora, indicando trafico sobre el canal
· Detección de colisiones, indicando contención sobre el canal
· Formato de Trama

En una red ethernet cada elemento del sistema tiene una dirección única de 48 bits, y la información es transmitida serialmente en grupos de bits denominados tramas. Las tramas incluyen los datos a ser enviados, la dirección de la estación que debe recibirlos y la dirección con la estación que los transmite.a asegurar que no esté en uso y durante la transmisión para detectar cualquier interferencia.

ARCNET

La Red de computacion de recursos conectadas (ARCNET, Attached Resource Computing Network) es un sistema de red banda base, con paso de testigo (token) que ofrece topologias flexibles en estrella y bus a un precio bajo. Las velocidades de transmision son de 2.5 Mbits/seg. ARCNET usa un protocolo de paso de testigo en una topologia de red en bus con testigo, pero ARCNET en si misma no es una norma IEEE. En 1977, Datapoint desarrollo ARCNET y autorizo a otras compañias. En 1981, Standard Microsystems Corporation (SMC) desarrollo el primer controlador LAN en un solo chip basado en el protocolo de paso de testigo de ARCNET. En 1986 se introdujo una nueva tecnologia de configuracion de chip. ARCNET tiene un bajo rendimiento, soporta longitudes de cables de hasta 2000 pies cuando se usan concentradores activos. Es adecuada para entrornos de oficina que usan aplicaciones basadas en texto y donde los usuarios no acceden frecuentemente al servidor de archivos. Las versiones mas nuevas de ARCNET soportan cable de fibra optica y de par-trenzado. Debido a que su esquema de cableado flexible permite de conexión largas y como se pueden tener configuraciones en estrella en la misma red de area local (LAN Local Area Network). ARCNET es una buena eleccion cuando la velocidad no es un factor determinante pero el precio si. Ademas, el cable es del mismo tipo del que se utiliza para la conexión de determinales IBM 3270 a computadoras centrales de IBM y puede que va este colocado en algunos edificios.ARCNET proporciona una red rebusta que no es tan susceptible a fallos como Ethernet de cable coaxial si el cable se suelta o se desconecta. Esto se debe particularmente a su topologia y a su baja velocidad de transferencia.

Metodo de acceso a la ARCNET

ARCnet utiliza un protocolo de bus de token que considera a la red como un anillo logico. El permiso para transmitrir un token se tiene que turnar en el anillo logico, de acuerdo con la direccion de la tarjeta de interfaz de red de la estacion de trabajo, la cual debe fijarse entre 1 y 255 mediante un conmutador DIP de 8 posiciones. Cada tarjeta de interfaz de red conoce su propia modo con la direccion de la estacion de trabajo a la cual le tiene que pasar la ficha.

TOKEN RING

Arquitectura de red desarrollada por IBM en los años 70's con topología lógica en anillo y técnica de acceso de paso de testigo. Token Ring se recoge en el estándar IEEE 802.5. En desuso por la popularización de Ethernet; no obstante, determinados escenarios, tales como bancos, siguen empleándolo.

Características principales

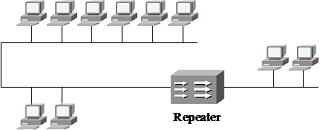

•Utiliza una topología lógica en anillo, aunque por medio de una unidad de acceso de estación multiple (MSAU), la red puede verse como si fuera una estrella. Tiene topología física estrella y topología lógica en anillo.

•Utiliza cable especial apantallado, aunque el cableado también puede ser par trenzado.

•La longitud total de la red no puede superar los 366 metros.

•La distancia entre una computadora y el MAU no puede ser mayor que 100 metros.

•A cada MAU se pueden conectar ocho computadoras.

Estas redes alcanzan una velocidad máxima de transmisión que oscila entre los 4 y los 16 Mbps. *Posteriormente el High Speed Token Ring (HSTR) elevó la velocidad a 100 Mbps la mayoria de redes no la soportan.
